| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | SFFILTECH |
| Chứng nhận: | CE |
| Số lượng đặt hàng tối thiểu: | 1 tập |
| chi tiết đóng gói: | trường hợp bằng gỗ |
| Thời gian giao hàng: | 20-30 ngày |
| Điều khoản thanh toán: | Thư tín dụng, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100000PCS MỖI THÁNG |
| Tên: | vỏ lọc bằng thép không gỉ | Độ chính xác lọc: | 1μm ~ 100μm |
|---|---|---|---|
| Nhiệt độ hoạt động: | 5 ~ 40oC | Áp lực: | 0,6-1,6MPa |
| Số lượng hộp mực: | 1 lõi đến 180 lõi | Vật liệu con dấu: | PTFE, cao su |
| Điểm nổi bật: | stainless steel filter housing,metal filter housing |
||

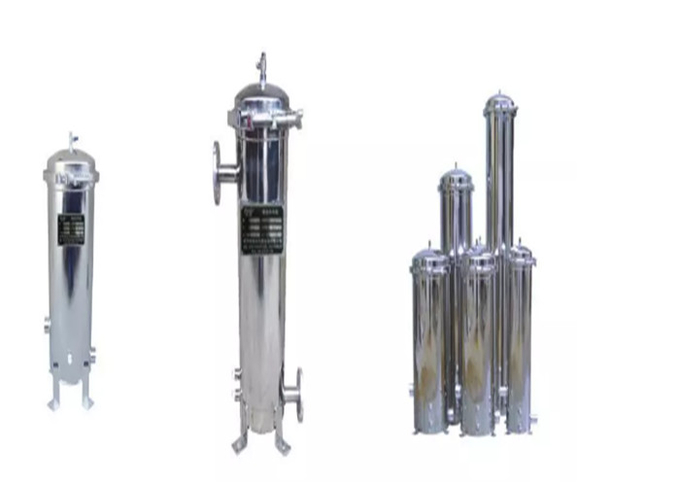

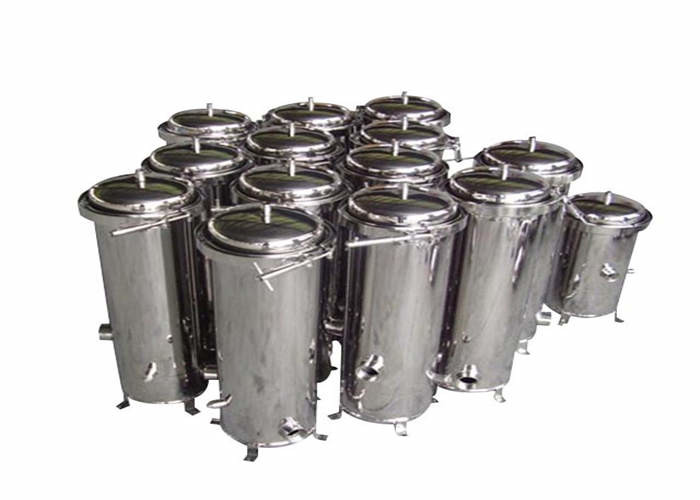

Vỏ lọc chất lỏng 10 inch
Bộ lọc hộp mực, còn được gọi là bộ lọc an ninh, thường được đặt trước bình chịu áp lực để loại bỏ các hạt nhỏ có độ đục trên 1 độ, để đáp ứng các yêu cầu của quá trình theo dõi nước; đôi khi, nó cũng được đặt ở cuối toàn bộ hệ thống nước để ngăn các hạt nhỏ (như nhựa vỡ) vào nước thành phẩm.
Nguyên tắc làm việc của bộ lọc hộp mực
Bộ lọc hộp mực, còn được gọi là bộ lọc an ninh. Vỏ được làm bằng thép không gỉ chất lượng cao, bộ lọc sử dụng bộ lọc đúc, Chất lỏng đi qua bộ lọc dưới áp suất, cặn còn lại trên bộ lọc, và dịch lọc chảy qua bộ lọc có thể loại bỏ hiệu quả các tạp chất trong nước, cặn và chất rắn lơ lửng, vi khuẩn Các bộ lọc đa dạng là: vải, màn hình, bộ lọc, ống lọc thiêu kết, bộ lọc vết thương, bộ lọc tan chảy, bộ lọc vi xốp và bộ lọc đa chức năng. Do bộ lọc khác nhau, kích thước lỗ lọc của bộ lọc không giống nhau. Bộ lọc chính xác nằm giữa bộ lọc cát (thô) và bộ lọc giữa siêu lọc, kích thước lỗ lọc của bộ lọc thường nằm trong khoảng từ 0,01-120um. Đối với cùng một dạng bộ lọc, nó được chia thành các mô hình khác nhau theo kích thước của chúng.
Bộ lọc vết thương và bộ lọc tan chảy thường được sử dụng
Bộ lọc vết thương (còn được gọi là bộ lọc tổ ong), có hai loại: một là polyp
sợi ropylene - lọc bộ xương bằng polypropylen, nhiệt độ tối đa 60oC; cái còn lại là sợi bông - bộ lọc khung bằng thép không gỉ, nhiệt độ tối đa 120oC.
Nguyên liệu của bộ lọc tan chảy là polypropylen, nhiệt độ hoạt động tối đa là 60oC. Bộ lọc tinh vi có thể loại bỏ chất rắn lơ lửng, chất keo và một số vật chất hạt mịn và như vậy.
1. Công nghiệp thực phẩm: lọc tốt nước không gian, nước khoáng, đồ uống, làm sạch rượu và quá trình lọc.
2. Ngành dược phẩm: nước vô trùng, uống, truyền dịch và xử lý nước tiêm.
3. Công nghiệp điện tử: chất bán dẫn chuẩn bị nước, dụng cụ, ống hình và các nhà máy sản xuất khác, thanh lọc nước rửa.
4. Công nghiệp hóa chất: dung môi hữu cơ, este, rượu, axit, kiềm và các hóa chất khác, tinh chế dầu.
5. Công nghiệp dầu: chuẩn bị phun nước mỏ dầu và như vậy.
6. Bảo vệ môi trường, nước thải mạ điện, chất thải in, chất thải dược phẩm và xử lý nước thải công nghiệp khác.
7. Xử lý nước mặn, nước lợ, khách sạn, căn hộ xử lý nước.
8. Bộ lọc chính xác thường được sử dụng làm bộ lọc bảo mật cho điện phân, trao đổi ion, bộ lọc bảo mật thiết bị thẩm thấu ngược.
Vỏ hộp lọc xếp li
| Áp lực công việc: | 0,6 / 1,0 / 1,6Mpa |
| Vật liệu cơ thể: | Thép không gỉ (SUS304, SUS304L, SUS316, SUS316L). |
| Nhiệt độ hoạt động: | 5 ~ 40 ℃ (vượt quá 60 ℃ để được thông báo) |
| Nhiệt độ thiết kế: | 5oC -100oC |
| Thay thế áp lực: | 0,05Mpa-0,07MPA |
| Giao diện bộ lọc: | nén phẳng, trình cắm |
| Chế độ kết nối xi lanh và cơ sở: | mở nhanh, mặt bích |
| Độ chính xác của bộ lọc: | 1μm ~ 100μm |
| Số lượng hộp mực: | 1 lõi đến 180 lõi |
| Độ dài bộ lọc: | 10 "~ 40" |
| Loại con dấu: | Vòng đệm hoặc vòng đệm phẳng |
| Chất liệu con dấu: | PTFE, cao su. |
| Điều trị bên ngoài: | hạt phản lực mờ, đánh bóng điện phân gương. |
| Vật liệu niêm phong: | cao su nitrile, silicone, Viton, cấu hình tiêu chuẩn cho con dấu silicone. |
| Loại giao diện: | Mặt bích tiêu chuẩn GB, HG, DIN, ANSI, JIS, miệng nha khoa, kẹp và vv. |
| Tiêu chuẩn mặt bích: | GB, HG, SH, HGJ, JB, ANSL, JIS và các tiêu chuẩn khác. (Người dùng chỉ định, vui lòng cho biết mức áp suất) |
| Sản xuất, thử nghiệm tiêu chuẩn: | Tiêu chuẩn GB150, hoặc tiêu chí do người dùng chỉ định. |
| Vật liệu lọc | Nhiệt độ (℃) | Áp lực (Mpa) | Độ chính xác (mm) | Kích thước (mm) |
| Bộ lọc hợp kim titan thiêu kết | ≤300 | 0,015 | 0,3 ~ 100 | Φ50 × 120 50 × 450 60 × 110 60 × 300 60 × 500 60 × 1000 |
| Bộ lọc plait không gỉ | ≤500 | 0,01 | 2 ~ 180 | Φ35 × 210 65 × 250 86 × 350 86 × 500 90 × 1000 |
| Bộ lọc plait | 40140 | 0,011 | 0,02 ~ 50 | Φ45 × 250 45 × 500 45 × 1000 60 × 250 60 × 500 60 × 1000 |
| Bộ lọc plait PP | ≤60 | 0,012 | 0,1 ~ 60 | Φ45 × 250 45 × 500 45 × 1000 60 × 250 60 × 500 60 × 1000 |
| Sợi kim loại thiêu kết cảm thấy | 303030 | 0,01 | 1 ~ 70 | Φ180 × 425 180 × 800 180 × 1000 |
| Bộ lọc gốm | 250 | 0,008 | 0,4 ~ 80 | Φ100 × 300 |
| Bộ lọc tan chảy | ≤60oC | 0,015 | 1-100 | Φ60 × 250 60 × 500 Φ60 × 750 60 × 1000 |
| Bộ lọc vết thương | ≤60oC | 0,012 | 1-100 | Φ60 × 250 60 × 500 Φ60 × 750 60 × 1000 |
Đặc điểm nhà ở bộ lọc chính xác
1. Độ chính xác lọc cao, lọc kích thước lỗ đồng đều.
2. Kháng lọc nhỏ, thông lượng, khả năng đánh chặn, tuổi thọ dài.
3. Bộ lọc sạch và không gây ô nhiễm thứ hai cho phương tiện lọc.
4. Nó cũng có thể lọc axit, kiềm và các tác nhân hóa học khác.
5. cường độ cao, chịu nhiệt, chống biến dạng.
6. Giá thấp, chi phí vận hành thấp, dễ làm sạch, bộ lọc có thể được thay thế.

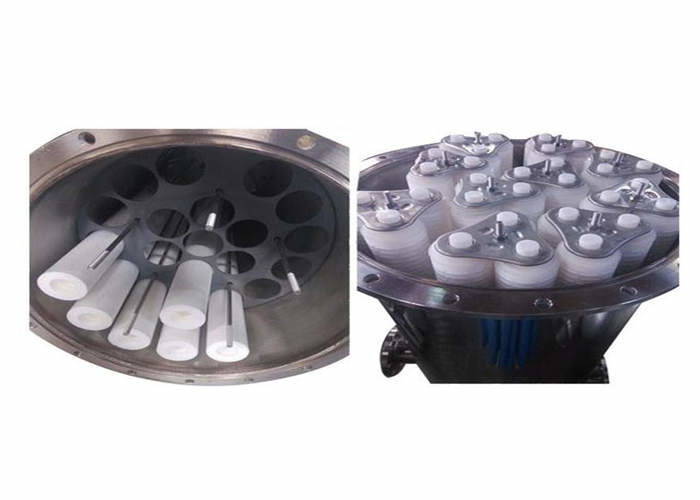

Bộ lọc hộp mực xếp thành phần
Bộ lọc hộp mực chủ yếu được cấu tạo bởi vỏ bộ lọc, hộp lọc và các bộ phận khác, và vật liệu vỏ bộ lọc chủ yếu được làm bằng thép không gỉ R304, nếu nó được sử dụng trong axit và các dịp đặc biệt khác, nó sẽ được làm bằng thép không gỉ R316. Nó được chia thành mặt bích và kẹp, và vỏ mặt bích chủ yếu được sử dụng trong dịp lọc dòng chảy lớn hơn. Bộ lọc chủ yếu được làm bằng bông PP, nó cũng có thể được làm bằng bộ lọc vết thương hoặc bộ lọc than hoạt tính trong một số trường hợp. Số lượng bộ lọc có thể thay đổi từ 1 đến hàng chục, chủ yếu được xác định từ tốc độ dòng nước.
Dòng chảy nhỏ Bộ lọc chính xác với kẹp.
1. Cơ thể mở đường cho vòng mở nhanh (hoặc mặt bích mở nhanh), để tạo điều kiện cho việc thay thế và làm sạch bộ lọc hiệu quả.
2. Cấu trúc nhỏ gọn, kích thước nhỏ, mở nhanh hình chữ V cải tiến, kiểm tra căng thẳng, áp suất mà không có biến dạng và rò rỉ sau 0,6MPA.
3. Bộ lọc hộp mực sử dụng thép không gỉ làm vật liệu, với sự đánh bóng điện hóa hoặc bề mặt hoàn thiện mờ. Ngoài ra PP có sẵn.

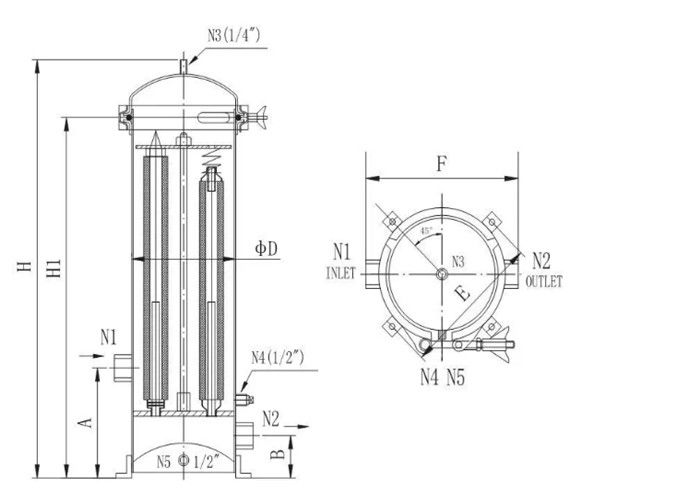

Bộ lọc hộp mực xếp li Thông số- Tốc độ dòng chảy nhỏ với nắp vòng
| Mô hình | ΦD | A (mm) | B (mm) | H (mm) | N1 / N2 | (m³ / H) |
| JLQ1-10 " | Φ 108 | 90 | 45 | 380 | 1 " | 0,5 |
| JLQ1-20 " | Φ 108 | 90 | 45 | 650 | 1 " | 1 |
| JLQ3-10 " | Φ 160 | 120 | 245 | 500 | 1 " | 1,5 |
| JLQ1-20 " | Φ 160 | 120 | 45 | 700 | 1 " | 3 |
| JLQ5-10 " | 200 | 120 | 45 | 500 | 1,5 " | 2,5 |
| JLQ-5-20 " | 200 | 120 | 45 | 740 | 1,5 " | 5 |
| JLQ5-30 " | 200 | 160 | 60 | 1010 | 2 " | 7,5 |
| JLQ5-40 " | 200 | 160 | 60 | 1290 | 2 " | 10 |
| JLQ7-10 " | Φ 230 | 160 | 60 | 500 | 1,5 " | 7 |
| JLQ7-20 " | Φ 230 | 160 | 60 | 760 | 1,5 " | 7 |
| JLQ7-30 " | Φ 230 | 160 | 60 | 1030 | 2 " | 10,5 |
| JLQ7-40 " | Φ 230 | 160 | 160 | 1310 | 2 " | 14 |

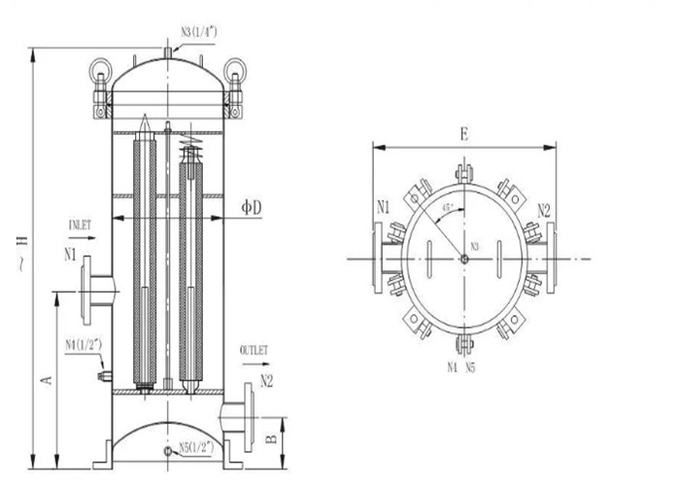

Bộ lọc hộp mực xếp li - Tốc độ dòng chảy nhỏ với nắp mặt bích
Bộ lọc hộp mực xếp li - Tốc độ dòng chảy nhỏ với nắp mặt bích
| Mô hình | ΦD | A (mm) | B (mm) | H (mm) | N1 / N2 | (m³ / H) |
| JLQ10-30 " | 300 | 180 | 60 | 1050 | 2,5 " | 15 |
| JLQ10-40 " | 300 | 180 | 60 | 1500 | 2,5 " | 20 |
| JLQ15-30 " | Φ 350 | 250 | 120 | 1050 | 2,5 " | 22 |
| JLQ15-40 " | Φ 350 | 250 | 120 | 1500 | 3 " | 30 |
| JLQ20-30 " | 400 | 250 | 120 | 1100 | 3 " | 30 |
| JLQ20-40 " | 400 | 250 | 120 | 1550 | 3 " | 40 |
| JLQ25-30 " | Φ 450 | 1050 | 300 | 1630 | 3 " | 37 |
| JLQ25-40 | Φ 450 | 1200 | 350 | 2030 | 4" | 50 |
| JLQ30-30 " | 500 | 1050 | 350 | 1800 | 4" | 45 |
| JLQ30-40 " | 500 | 1200 | 350 | 2150 | 4" | 60 |
| JLQ40-30 " | 600 | 1050 | 400 | 1900 | 4" | 60 |
| JLQ40-40 " | 600 | 1200 | 400 | 2150 | 5 " | 80 |
| JLQ50-30 " | 700 | 1050 | 400 | 1950 | 5 " | 75 |
| JLQ50-40 " | 700 | 1200 | 400 | 2200 | 6 " | 10 |
| JLQ65-30 " | 800 | 1200 | 400 | 2000 | 6 " | 97 |
| JLQ65-40 " | 800 | 1350 | 400 | 2250 | 6 " | 130 |
| JLQ80-40 " | Φ 900 | 1350 | 450 | 2350 | số 8" | 160 |
| JLQ100-40 " | Φ 1000 | 1350 | 500 | 2450 | 10 " | 200 |
Bộ lọc hộp mực xếp li Hướng dẫn cài đặt
1. Hãy làm sạch vỏ bộ lọc cẩn thận trước khi sử dụng.
2. Kết nối bộ lọc hộp mực với hệ thống lọc nội tuyến khác. Vui lòng kiểm tra hướng đầu vào và đầu ra.
3. Mở nắp trên của bộ lọc để kiểm tra tình trạng hộp mực: Niêm phong của vòng chữ O và vị trí của nó.
4. Người dùng có thể sử dụng chất làm ướt (ví dụ như nước) để làm ướt vòng chữ O và ổ cắm hộp mực.
5. Giữ hộp mực gần cạnh vòng chữ O, cắm nó vào ổ cắm theo chiều dọc.
6. Chèn tất cả các hộp mực, cố định bằng tấm ép và che bằng nắp trên.
Mở van thông hơi ở đầu vỏ ra. Bật van đầu vào một chút, cho chất lỏng vào vỏ. Tắt van thông hơi cho đến khi chất lỏng hoàn toàn vào vỏ và rò rỉ từ van thông hơi. Điều chỉnh van đầu ra dần dần cho đến khi bật nó đầy đủ. Bật van đầu vào từ từ để điều chỉnh giảm áp suất xuống dữ liệu 0,02MPa.
Bộ lọc hộp mực xếp li Hướng dẫn vận hành
1.Nếu bộ lọc hộp mực được sử dụng tại hệ thống desalt, vui lòng đọc hướng dẫn vận hành độc quyền.
2.Nếu sử dụng bình thường, xin vui lòng đọc dưới đây:
1. Mở van đầu vào, van thông hơi để cho nhà lọc đầy nước. Sau đó mở van đầu ra, đóng van thông hơi để điều chỉnh tốc độ dòng chảy của bộ lọc.
2. Hộp mực sử dụng thời gian thường có thể được kiểm tra bằng áp kế. Thông thường áp suất chênh lệch tối đa là 0,15MPa. Khi báo động áp suất, đã đến lúc đóng cửa vào và cửa ra, và để thay thế hộp mực.
3. Mở van thông hơi, xả vale và thay hộp mực mới.
Ghi chú trong hoạt động
1. Tránh tác động áp lực, áp lực ngược bị cấm.
2. Thay hộp mực khi độ chênh lệch lớn hơn 0,3MPa hoặc tốc độ dòng chảy giảm rõ ràng.
3. Nếu bộ lọc không cần làm việc trong một thời gian ngắn, hãy ngâm hộp mực vào dung dịch vô trùng, nhưng không được đổ khô. Người dùng có thể đổ dung dịch vô trùng vào trong nhà lọc, làm sạch trước khi sử dụng lại.
4. Nếu người dùng cần khử trùng hơi nước cho bộ lọc, hãy đảm bảo thoát nước ngưng tụ và áp suất hơi không vượt quá 0,1MPa, áp suất chênh lệch của bộ lọc không vượt quá 0,015MPa.
Nếu người dùng cần khử trùng hộp mực ướt, vui lòng sử dụng khí nén sạch hấp thụ tất cả chất lỏng, nếu không, hơi nước sẽ phá hủy hộp mực.
Cách thay thế hộp mực
1. Tắt bộ lọc, tháo nắp đậy của người đàn ông.
2. Tắt vít trên hộp mực, lấy hộp mực ra. Làm sạch bộ lọc bên trong.
3. Tháo vòng chữ o ở cả hai bên của hộp mực, làm sạch và lắp chúng vào hộp mực mới. Lưu ý: vui lòng ngâm hộp mực mới 30 phút trước khi sử dụng để đảm bảo nó ướt.
4. Lắp hộp mực vào ổ cắm.
5. Đặt tấm ép, ốc vít chặt.
6. Đặt nắp hố ga trên cùng. Chạy bộ lọc.
7. Mở van đầu vào, van thông hơi để cho nhà lọc đầy nước.
Đóng van thông hơi, mở van xả, và để xem tình trạng nước đầu ra. Khi nước chuyển sang màu trong, sau đó bộ lọc có thể hoạt động. Dấu hiệu: vui lòng rửa hộp mực mới trước khi sử dụng.
